Matrix Sensing Patch kabeli

Patch kabeli s matričnim senzorom vrsta su posebnog kabela za spajanje od plastičnih optičkih vlakana (POF) prilagođenog scenarijima više-kanalnog paralelnog otkrivanja. Osnovna značajka je da postiže sinkroni prijenos i skupnu detekciju više optičkih signala kroz "više-optičko vlakno + matrični optički prozor".

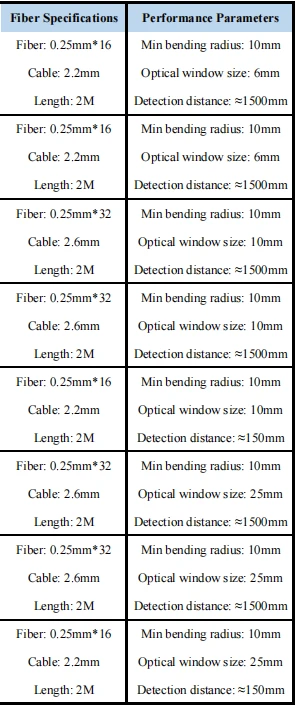

Jezgra prijenosa: Više{0}}plastično optičko vlakno (POF) integrira višestruka 0,25 mm-plastična PMMA optička vlakna (obično 16-jezgre/32-jezgre), raspoređenih u paralelne ili skupne konfiguracije, omogućujući istovremeni prijenos više optičkih signala. Zajedno s pojasom crvenog svjetla od 650 nm, ispunjava zahtjeve prigušenja za industrijska ispitivanja na kratkim udaljenostima (manje od ili jednako 1500 mm).

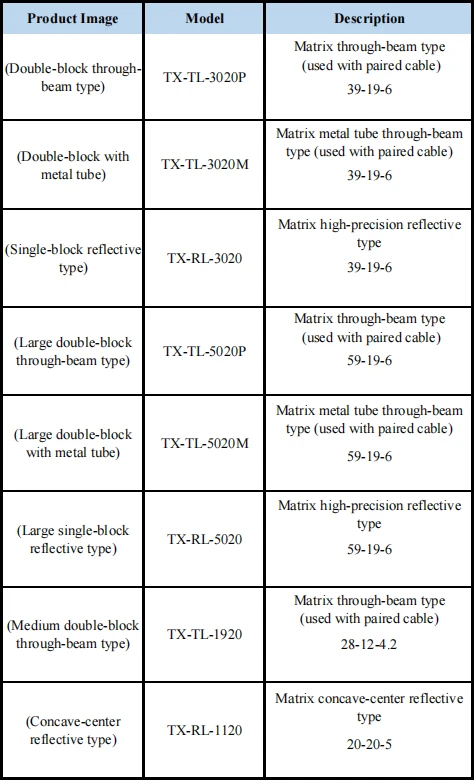

Matrični optički prozor: Kraj je opremljen matrično-složenim optičkim prozorom (npr. veličine 39×19 mm, 59×19 mm). Vlaknaste jezgre unutar prozora odgovaraju različitim točkama testiranja, omogućujući istodobnu pokrivenost velikih područja ili višestrukih ciljeva, postižući "skupno testiranje s jednim spojnim kabelom", zamjenjujući glomazan raspored više jedno-zgrenih spojnih kabela.

Konektori i omotači: Tipično opremljen minijaturiziranim konektorima (npr. M3/M5) ili prilagođenim sučeljima, kompatibilnim s optičkim pojačalima; omotač je uglavnom izrađen od fleksibilnog PVC/LSZH materijala, a neki modeli imaju metalni cijevni omotač za povećanu vlačnu čvrstoću, radijus savijanja manji ili jednak 10 mm, pogodan za kabliranje kompaktne opreme.

Bilješke

• Udaljenost detekcije varira s različitim pojačalima i veličinom otkrivenog objekta.
• Duljina kabela senzora može se prilagoditi prema zahtjevima kupca.

Bilješke

• Udaljenost detekcije varira s različitim pojačalima i veličinom otkrivenog objekta.
• Duljina kabela senzora može se prilagoditi prema zahtjevima kupca.

Visoko{0}}učinkovita inspekcija serije: Prozor matrice pokriva veliko područje, omogućujući istodobnu inspekciju višestrukih ciljeva ili materijala velike -veličine, poboljšavajući učinkovitost inspekcije proizvodne linije.

Pojednostavljeno ožičenje: Jedan premosni kabel zamjenjuje višestruke jednožilne-žice, smanjujući prostor sučelja opreme i složenost ožičenja te smanjujući troškove održavanja.

Prilagodljiv kompaktnim scenarijima: Minijaturizirana struktura i mali radijus savijanja dopuštaju ugradnju u skučene prostore, osiguravajući kompatibilnost s dizajnom integracije automatizirane proizvodne linije.

Otpornost na smetnje i sigurnost: Plastično optičko vlakno je bez elektromagnetskih smetnji i nije-vodljivo, što ga čini prikladnim za inspekciju u visoko-naponskim/metalnim okruženjima.

Naširoko se koristi u poljima kao što su oprema za vizualni senzor, industrijski roboti, obrada i pakiranje hrane, precizna inspekcija automatizirane opreme i proizvodnja automobila.
